2.从零开始学习SpringBoot整合WebSocket与STOMP协议：实用案例带你轻松入门！

一灰灰blog约 2346 字大约 8 分钟

在我们的日常工作中，我们可能会遇到需要实现双向通讯的场景。为了解决这个问题，常见的实现方案包括短轮询、长轮询、SSE和WebSocket等几种方式。本文将重点介绍如何通过整合WebSocket和STOMP协议来实现双向通讯的方案, 并给出一个应用实例，带你轻松掌握如何基于SpringBoot搭建一个在线聊天系统

I. 基础知识点

1. 相关概念释疑

再开始之前，简单介绍一下文中会出现的几个术语的

WebSocket： WebSocket是一种在单个TCP连接上进行全双工通信的协议。它使得客户端和服务器之间能够实时地进行双向数据传输，而不需要频繁地建立和关闭连接。这种机制可以提高数据传输的效率和性能。

STOMP: Simple Text Oriented Messaging Protocol 是一种简单而灵活的消息传递协议，它是在HTTP之上实现的。STOMP协议定义了一套简单的命令和帧格式，用于在客户端和服务器之间进行消息传递。通过使用STOMP协议，我们可以实现客户端和服务器之间的双向通讯。

注意：stomp协议属于websocket的子协议

2. WebSocket整合STOMP

WebSocket整合STOMP协议实现双向通讯的方案，主要步骤如下：

建立WebSocket连接：客户端通过JavaScript的WebSocket API与服务器建立连接。
发送STOMP帧：在WebSocket连接建立后，客户端和服务器就可以通过发送STOMP帧来进行通信了。STOMP帧是STOMP协议的基本单位，它定义了消息的各种操作，如订阅、发布等。
处理STOMP帧：服务器收到STOMP帧后，会根据帧的类型进行相应的处理。例如，如果收到一个SUBSCRIBE帧，服务器就会为客户端创建一个订阅；如果收到一个SEND帧，服务器就会将消息发送给指定的目的地。
关闭WebSocket连接：当客户端和服务器都完成了通信后，可以通过调用WebSocket API的close方法来关闭连接。

3. SpringBoot整合STOMP流程

SpringBoot对websocket提供了非常友好的封装，对于业务开放而言，可以简单迅速的搭建一个基于STOMP协议的websocket应用工程

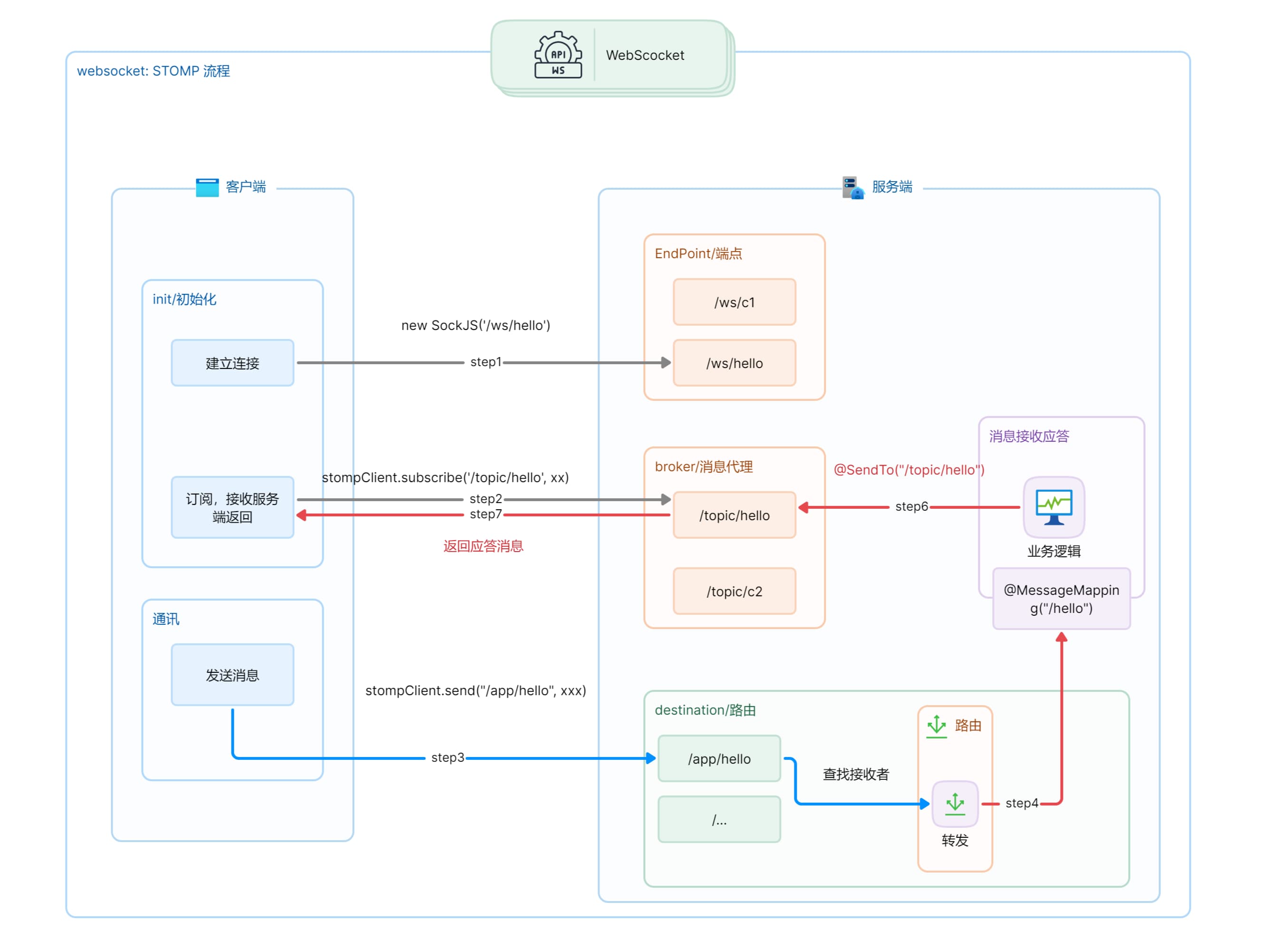

上图展示了STOMP的基本工作流程。

步骤1：初始化

服务端：

定义接收建立WebSocket连接的端点EndPoint。
配置消息代理Broker，用于前端订阅（subscribe），后端向该Broker写入消息后，订阅了该Broker的前端都会收到相应的消息。
配置路由转发规则，将用户发送的信息转发给相应的处理器（类似于RequestMappingHandlerMapping与@RequestMapping注解，在WebSocket中使用的是Destination + @MessageMapping）。

客户端：

与EndPoint建立连接。
订阅Broker，注册消息回调。

步骤2：通讯

服务端：

主动向Broker写入消息：使用simpMessagingTemplate。
消息应答：使用@SendTo注解。

客户端：

发送消息：调用send(xxxx)方法。
消息应答：触发订阅的回调函数。

II. 实例演示

1. 项目配置

首先搭建一个标准的SpringBoot项目工程，相关版本以及依赖如下

本项目借助SpringBoot 2.2.1.RELEASE + maven 3.5.3 + IDEA进行开发

核心依赖 spring-boot-starter-websocket，其中模板渲染引擎thymeleaf主要是集成前端页面

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-websocket</artifactId>
    </dependency>

    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-thymeleaf</artifactId>
    </dependency>
</dependencies>

2. WebSocket配置

正如前面流程图中介绍的，后端需要先配置一下websocket的相关信息，通过实现配置类WebSocketMessageBrokerConfigurer来定义

@Configuration
@EnableWebSocketMessageBroker
public class StompConfiguration implements WebSocketMessageBrokerConfigurer {

    /**
     * 这里定义的是客户端接收服务端消息的相关信息
     *
     * @param registry
     */
    @Override
    public void configureMessageBroker(MessageBrokerRegistry registry) {
        // 消息代理指定了客户端订阅地址，前端订阅的就是这个路径, 接收后端发送的消息
        // 对应 index.js中的 stompClient.subscribe('/topic/hello'
        registry.enableSimpleBroker("/topic");

        // 表示配置一个或多个前缀，通过这些前缀过滤出需要被注解方法处理的消息。
        // 例如，前缀为 /app 的 destination 可以通过@MessageMapping注解的方法处理，
        // 而其他 destination （例如 /topic /queue）将被直接交给 broker 处理
        registry.setApplicationDestinationPrefixes("/app");
    }

    /**
     * 添加一个服务端点，来接收客户端的连接
     * 即客户端创建ws时，指定的地址, let socket = new WebSocket("ws://ws/hello");
     *
     * @param registry
     */
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        // Endpoint指定了客户端建立连接时的请求地址
        registry.addEndpoint("/ws/hello").withSockJS();
    }
}

定义端点： registerStompEndpoints()
定义客户端与服务端通讯信息: configureMessageBroker()

配置消息代理: registry.enableSimpleBroker
配置消息转发: registry.setApplicationDestinationPrefixes，转发前缀可以是多个

上面的配置完毕之后，对于客户端而言

建立连接的路径是： /ws/hello
订阅消息的路径是： /topic/xxx
- 订阅的路径全程，是由 @SendTo的路径来确定
接收前端消息的路劲是: /app/xxx
- 后面的这个xxx，是由 @MessageMapping中的路径来补齐

3. 消息接收应答

@Controller
public class HelloController {

    /**
     * 当接受到客户端发送的消息时, 发送的路径是： /app/hello (这个/app前缀是 StompConfiguration 中的配置的)
     * 将返回结果推送给所有订阅了 /topic/hello 的消费者
     *
     * @param content
     * @return
     */
    @MessageMapping("/hello")
    @SendTo("/topic/hello")
    public String sayHello(String content) {
        return "resp: " + content + " | " + LocalDateTime.now();
    }
}

实现一个非常简单的消息应答，接收客户端朝 /app/hello 发送的消息，然后将结果写回到 /topic/hello 对应的Broker，那么订阅了这个broker的客户端，都会收到这个应答消息了

再写一个定时器，由后端定时的向/topic/hello这个Broker中写入消息，模拟后台主动下发消息的场景

@EnableScheduling
@SpringBootApplication
public class Application {

    @Autowired
    private SimpMessagingTemplate simpMessagingTemplate;

    public static void main(String[] args) {
        SpringApplication.run(Application.class);
    }

    /**
     * 服务端，像订阅了 /topic/hello 的连接端主动发送消息
     *
     * @throws IOException
     */
    @Scheduled(cron = "0/10 * * * * ?")
    public void sc1() throws IOException {
        String rspMsg = Thread.currentThread().getName() + " 自动返回 | sc1：" + LocalDateTime.now();
        // 后端主动给前端发送消息
        simpMessagingTemplate.convertAndSend("/topic/hello", rspMsg);
    }

}

4. 前端示例

一个简单基础的html页面

<!DOCTYPE html>
<html lang="zh-CN" xmlns:th="http://www.thymeleaf.org"
      xmlns:layout="http://www.ultraq.net.nz/web/thymeleaf/layout">
<head>
    <title>Hello WebSocket</title>
    <link th:href="@{/main.css}" rel="stylesheet">
    <link href="/css/bootstrap.min.css" rel="stylesheet" crossorigin="anonymous">
    <script src="/js/jquery.js"></script>
    <script src="/js/sockjs.min.js"></script>
    <script src="/js/stomp.min.js"></script>
    <script src="/index.js"></script>
</head>
<body>

<div id="main-content" class="container">
    <div class="row">
        <div class="col-md-6">
            <form class="form-inline">
                <div class="form-group">
                    <label for="connect">WebSocket 连接:</label>
                    <button id="connect" class="btn btn-warning" type="submit">Connect</button>
                    <button id="disconnect" class="btn btn-danger" type="submit" disabled="disabled">Disconnect
                    </button>
                </div>
            </form>
        </div>
        <div class="col-md-6">
            <form class="form-inline">
                <div class="form-group">
                    <label for="name">send some message: </label>
                    <input type="text" id="name" class="form-control" placeholder="message here...">
                    <button id="send" class="btn btn-dark" type="submit">Send</button>
                </div>
            </form>
        </div>
    </div>
    <div class="row">
        <div class="col-md-12">
            <table id="conversation" class="table table-striped">
                <thead>
                <tr>
                    <th>Greetings</th>
                </tr>
                </thead>
                <tbody id="greetings">
                </tbody>
            </table>
        </div>
    </div>
</div>
</body>
</html>

核心的js逻辑，实现websocket连接建立，通讯

var stompClient = null;

function setConnected(connected) {
    $("#connect").prop("disabled", connected);
    $("#disconnect").prop("disabled", !connected);
    if (connected) {
        $("#conversation").show();
    } else {
        $("#conversation").hide();
    }
    $("#greetings").html("");
}

function connect() {
    // 与webscoket的EndPoint建立连接
    var socket = new SockJS('/ws/hello');
    stompClient = Stomp.over(socket);
    stompClient.connect({}, function (frame) {
        setConnected(true);
        console.log('Connected: ' + frame);
        stompClient.subscribe('/topic/hello', function (greeting) {
            // 表示这个长连接，订阅了 "/topic/hello" , 这样后端像这个路径转发消息时，我们就可以拿到对应的返回
            console.log("resp: ", greeting.body)
            showGreeting(greeting.body);
        });
    });
}

function disconnect() {
    if (stompClient !== null) {
        stompClient.disconnect();
    }
    setConnected(false);
    console.log("Disconnected");
}

function sendName() {
    // 表示将消息转发到哪个目标，类似与http请求中的path路径，对应的是后端 @MessageMapping 修饰的方法
    stompClient.send("/app/hello", {}, JSON.stringify({'name': $("#name").val()}));
}

function showGreeting(message) {
    $("#greetings").prepend("<tr><td>" + message + "</td></tr>");
}

$(function () {
    $("form").on('submit', function (e) {
        e.preventDefault();
    });
    $("#connect").click(function () {
        connect();
    });
    $("#disconnect").click(function () {
        disconnect();
    });
    $("#send").click(function () {
        sendName();
    });
});

注意上面的实现：

建立连接 connect()

与后端定义的端点建立连接: new SockJS('/ws/hello');
连接建立成功之后，订阅Broker，接收消息回传: stompClient.subscribe('/topic/hello', 消息应答回调)

发送消息

`stompClient.send("/app/hello", xxx)``

断开连接

stompClient.disconnect();

5. 演示

到这里，一个完整的基于SpringBoot整合WebSocket与STOMP协议的示例应用已经搭建完成；接下来我们实际启动一下看看效果

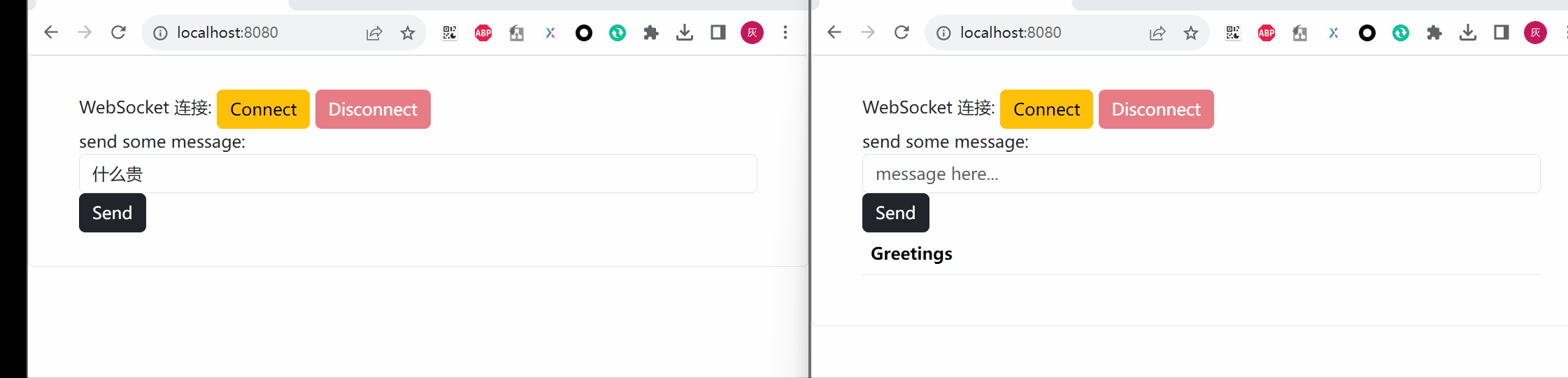

上面的动图展示了前端建立连接后，向后端发送信息并接收后端广播的消息的过程。由于两个客户端订阅的是同一个broker，因此后端发送的消息可以被所有客户端接收到。

这种交互方式类似于群组聊天，当一个人发送消息后，其他人都可以收到。

如果我希望通过websocket实现一个消息通知的功能，其中后端发送的消息既有广播的，也有面向个人的，那么应该如何实现呢？

我们下篇博文将进行详细介绍
